Вы когда-нибудь задумывались, почему чертеж детали для станка с ЧПУ выглядит совершенно иначе, чем персонаж из видеоигры? Оба объекта существуют в трех измерениях. Оба создаются на компьютере. Но если вы попытаетесь использовать игровой модельный файл для производства шестерни, станок просто откажется работать или сломается. Почему?
Потому что за этими двумя понятиями стоят разные цели, разные математические основы и, как следствие, разные инструменты. В мире машиностроения эта путаница стоит денег. Сегодня мы разберем, где заканчивается искусство создания изображения и начинается инженерная точность.
Суть различий: Точность против Восприятия

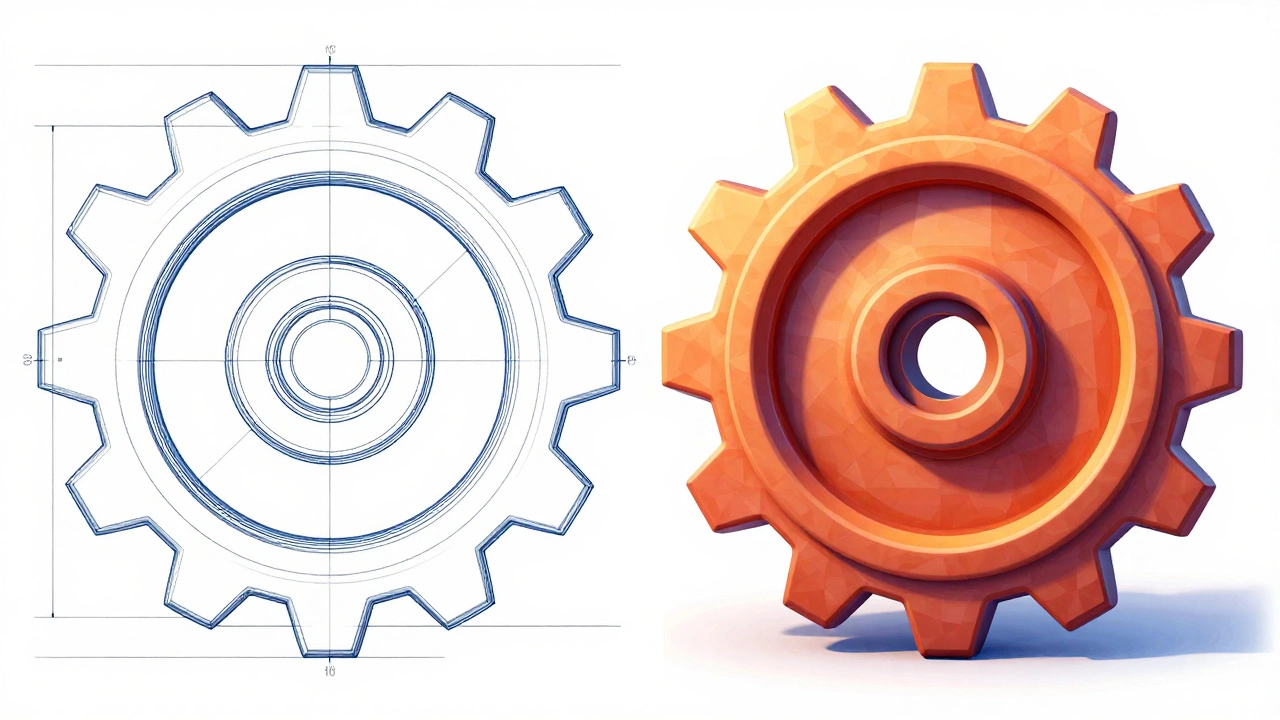

Давайте начнем с главного. Если бы вам пришлось объяснить это пятилетнему ребенку, вы бы сказали так: 3D-моделирование - это создание инструкции, как собрать объект в реальности. А трехмерная графика (или полигональное моделирование) - это создание картинки, которая выглядит как этот объект.
В контексте промышленности это разделение критично. Когда инженер создает деталь в системе CAD (Computer-Aided Design), он работает с параметрами. Длина ребра равна ровно 10.5 миллиметра. Радиус скругления - 2.0 мм. Эти числа имеют физический смысл. Они определяют, сколько металла нужно снять фрезой, какой будет вес детали и выдержит ли она нагрузку.
Трехмерная графика, используемая в играх, кино или рекламе, опирается на визуальное восприятие. Здесь важнее не то, насколько точно совпадает радиус, а то, как свет падает на поверхность. Модель может состоять из тысяч маленьких плоских граней (полигонов), которые вместе создают иллюзию гладкости. Для глаза это выглядит идеально. Для производственного оборудования - это набор несовместимых данных.
Математика под капотом: NURBS против Полигонов
Чтобы понять разницу глубже, нужно заглянуть «под капот» файлов. Здесь кроется фундаментальное техническое различие.
NURBS (Non-Uniform Rational B-Splines) - это стандарт, лежащий в основе большинства инженерных CAD-систем, таких как SolidWorks, Autodesk Inventor или КОМПАС-3D. NURBS позволяют описывать сложные кривые и поверхности математически точно. Круг в NURBS - это всегда идеальный круг, независимо от того, насколько сильно вы его увеличиваете. У него нет углов, он определен формулой.

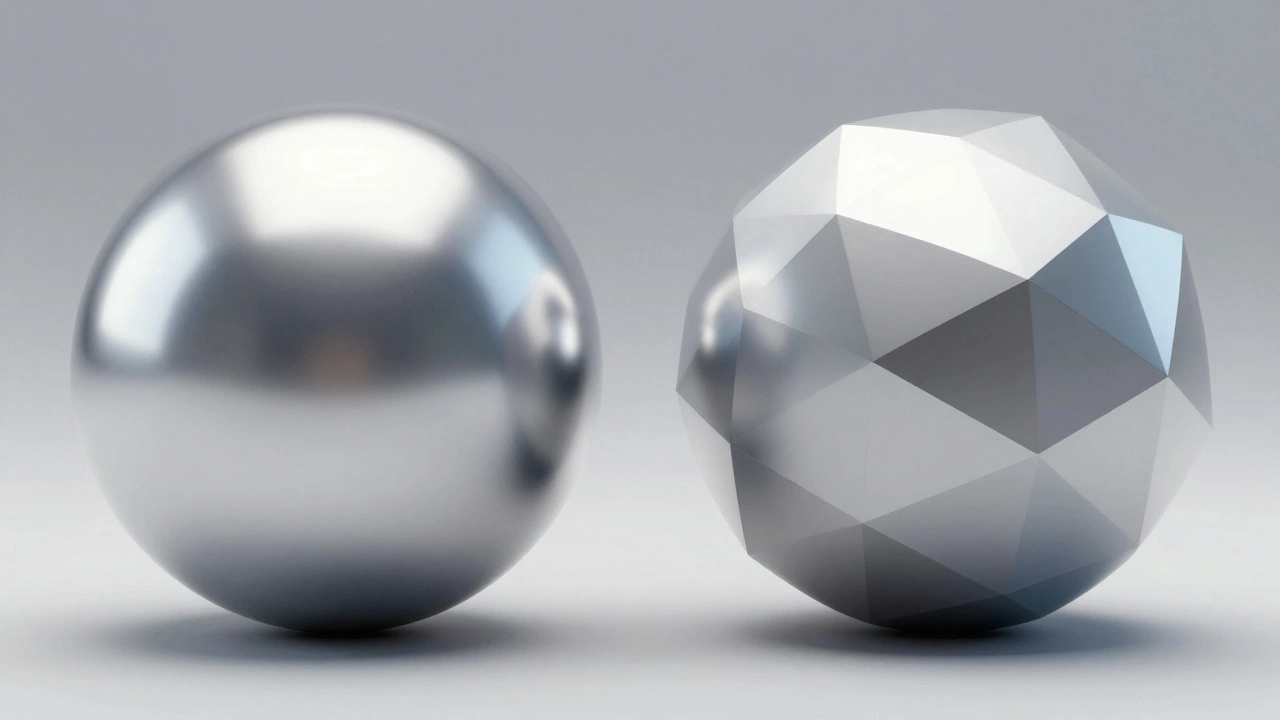

С другой стороны, полигональная сетка (Mesh) используется в программах для графики, вроде Blender, Maya или 3ds Max. Объект здесь состоит из вершин, соединенных линиями в треугольники или четырехугольники. Чем больше полигонов, тем плавнее выглядит поверхность. Но даже при миллионах полигонов шарик останется набором плоских граней. При сильном увеличении вы увидите ступеньки. Это неприемлемо для обработки на станке, где требуется бесшовная траектория инструмента.
| Критерий | 3D-моделирование (Инженерия) | Трехмерная графика (Арт) |
|---|---|---|
| Основная цель | Производство, сборка, анализ прочности | Визуализация, анимация, рендеринг |
| Математическая база | NURBS, твердотельное моделирование | Полигональные сетки (Mesh) |
| Точность размеров | До микрона (параметрическая) | Примерная (визуальная) |
| Типичные форматы файлов | .STEP, .IGES, .SLDPRT, .IPT | .OBJ, .FBX, .STL, .BLEND |
| Программное обеспечение | SolidWorks, AutoCAD, Fusion 360 | Blender, Maya, Cinema 4D |
| Редактируемость | Высокая (через историю построений) | Низкая (требуется перестройка сетки) |
Почему форматы файлов имеют значение
Формат файла - это первый индикатор того, с чем вы имеете дело. Если вам прислали файл с расширением .obj или .fbx, скорее всего, это результат работы художника по 3D-графике. Эти форматы отлично передают цвета, текстуры и геометрию для отображения на экране, но они часто теряют информацию о топологии поверхностей, необходимую для расчета траекторий режущего инструмента.
Для машиностроения стандартом де-факто являются форматы обмена данными, такие как STEP (.step, .stp) или IGES. Они сохраняют геометрическую точность NURBS-поверхностей. Файл .stl занимает промежуточное положение: он широко используется в 3D-печати, но представляет собой именно полигональную аппроксимацию поверхности, а не точную геометрию. Поэтому перед печатью сложной механической детали профессионалы часто конвертируют STL обратно в CAD-формат или проверяют его на наличие ошибок сетки.
Рабочие процессы: От идеи до цеха
Как эти два мира взаимодействуют в реальной жизни? Часто они идут рука об руку, но на разных этапах проекта.
- Инженерный этап: Конструктор создает деталь в SolidWorks. Он задает допуски, выбирает материал (например, сталь марки 45), рассчитывает напряжения методом конечных элементов (FEA). Результат - точная цифровая двойник физической части.
- Экспорт для визуализации: Чтобы показать заказчику, как будет выглядеть готовый продукт с реалистичными материалами (блики на металле, шероховатость пластика), модель экспортируется в формат OBJ или FBX.
- Графический этап: Художник импортирует модель в Blender или KeyShot. Он добавляет карты нормалей, текстуры, настраивает освещение. Здесь точность размеров уже не важна, важно эстетическое впечатление.
- Производство: Исходный CAD-файл отправляется на станок с ЧПУ или в службу 3D-печати. Графическая модель здесь бесполезна.
Ошибка возникает, когда пытаются пойти обратным путем: взять красивую картинку из игры и попробовать ее произвести. Без исходных параметров и точной геометрии такая задача потребует ручного перерисовывания модели в CAD-системе, что долго и дорого.
Когда можно использовать графику вместо моделирования?
Не всегда нужна инженерная точность. Есть сферы, где трехмерная графика вполне заменяет полноценное 3D-моделирование:
- Концепт-арт и дизайн: На стадии поиска формы автомобиля или корпуса прибора дизайнер может быстро лепить формы в ZBrush или Blender. Здесь важна скорость и креативность, а не миллиметровая точность.
- Маркетинговые материалы: Для рекламных роликов или сайтов достаточно визуально правдоподобной модели. Никто не будет измерять диаметр болта на баннере.
- Образовательные цели: Если вы показываете принцип работы механизма ученикам, упрощенная полигональная модель может быть понятнее сложного технического чертежа.
Но стоит проекту перейти в стадию прототипирования или серийного производства, и без перехода в CAD не обойтись.
Частые ошибки новичков
Многие начинающие инженеры или студенты сталкиваются с проблемами из-за смешения этих двух областей. Вот типичные ловушки:
- Попытка редактировать STL-файл в CAD: Вы загружаете скачанную модель из интернета и пытаетесь изменить размер отверстия. Система выдает ошибку, потому что не понимает, какая поверхность является основной, а какая - вспомогательной. Решение: используйте инструменты реконструкции геометрии или найдите исходный STEP-файл.
- Игнорирование допусков: В графике две поверхности могут пересекаться (занижаться) без последствий для картинки. В моделировании это приведет к невозможности сборки деталей. Инженер должен всегда учитывать зазоры и посадки.
- Перегрузка моделей деталями: В игре каждый винтик важен для реализма. В машиностроении мелкие фаски и резьба часто моделируются условно или добавляются автоматически при генерации чертежа, чтобы не нагружать компьютер при расчете прочности всей сборки.
Заключение: Выберите правильный инструмент
Разница между 3D-моделированием и трехмерной графикой - это разница между картой местности и фотографией пейзажа. Фотография красива и помогает представить место. Карта позволяет построить дорогу, рассчитать расход топлива и избежать препятствий.
В машиностроении ваша задача - создать нечто функциональное. Поэтому инвестируйте время в изучение параметрического моделирования (SolidWorks, Inventor, Компас). Графические программы оставьте для финальной презентации вашего продукта. Понимание этой границы сэкономит вам часы переделок и нервы на производстве.
Можно ли открыть файл 3D-графики в программе для 3D-моделирования?
Да, большинство современных CAD-систем умеют импортировать форматы OBJ, FBX или STL. Однако полученная модель будет представлять собой «глухой» объем без истории построений. Редактировать параметры (например, изменить длину грани) будет крайне сложно или невозможно без ручной перестройки геометрии.
Какой формат файла лучше использовать для передачи данных на производство?
Золотым стандартом обмена данными в машиностроении является формат STEP (.step или .stp). Он сохраняет точную геометрию NURBS и поддерживается практически всеми CAD-системами. Для старых систем иногда используют IGES, но STEP предпочтительнее из-за лучшей совместимости.
Зачем нужен STL, если есть STEP?
Формат STL используется преимущественно в аддитивных технологиях (3D-печати). Принтеры работают послойно и им проще обрабатывать полигональную сетку, чем сложную математическую поверхность. Однако для фрезеровки или литья под давлением STEP остается основным форматом.
Стоит ли учиться Blender инженеру-механику?
Это полезно, но не обязательно для основных задач. Знание Blender поможет создавать красивые рендеры для презентаций проектов, портфолио или маркетинговых материалов. Однако для проектирования деталей, расчетов и подготовки к производству необходимо знать специализированные CAD-системы.
Что такое NURBS и почему они важны?
NURBS (Non-Uniform Rational B-Splines) - это математический алгоритм описания кривых и поверхностей. Их важность заключается в том, что они обеспечивают абсолютную точность геометрии независимо от масштаба отображения. Это позволяет передавать данные от дизайнера к конструктору и далее на станок с ЧПУ без потери качества формы.
