Основные тезисы статьи:
- Разница между полигонами, NURBS и твердыми телами.
- Когда использовать параметрику, а когда - свободное моделирование.
- Влияние выбора метода на точность изготовления детали.
- Инструменты для каждой задачи: от Blender до CATIA.
Полигональное моделирование: когда важна форма, а не точность
Представьте, что вы лепите фигурку из пластилина, но при этом ваш пластилин состоит из миллионов маленьких плоских треугольников или квадратов. Это и есть полигональное моделирование - метод, где объект описывается сетью вершин, ребер и граней. В машиностроении этот подход редко используют для создания чертежей, но он незаменим для визуализации (рендеринга) и концепт-артов.
Главная проблема полигонов в том, что они аппроксимируют кривые. Если вам нужен идеальный цилиндр, полигональная сетка создаст многогранник. Чтобы он выглядел круглым, придется добавлять тысячи новых полигонов, что перегрузит компьютер. Для инженера такая модель бесполезна, потому что станок не поймет, где здесь «настоящий» круг, а где просто очень много мелких плоских граней.
Тем не менее, Blender или 3ds Max часто применяют на этапе презентации продукта заказчику, чтобы показать, как машина будет смотреться в интерьере, не тратя время на расчет каждой резьбы болта.
NURBS и поверхности: магия идеальных кривых
Если полигоны - это «рубленые» формы, то NURBS (Non-Uniform Rational B-Splines) - это математически точные кривые. Вместо того чтобы соединять точки прямыми линиями, NURBS используют формулы. Это позволяет создавать идеально гладкие поверхности, которые не «ломаются» при увеличении масштаба.
В автомобилестроении, например, при создании кузова машины используют именно поверхности. Почему? Потому что аэродинамика не терпит граней. Любой излом на поверхности приведет к турбулентности. С помощью NURBS дизайнер может создать плавный переход от капота к крылу, который будет математически описываться одной функцией.
Работа с такими поверхностями сложнее, чем с полигонами. Вам нужно управлять «контрольными точками» - если вы сдвинете одну точку, изменится изгиб всей поверхности. Это требует серьезной подготовки и понимания геометрии, но именно так создаются обтекатели самолетов и корпуса современных электрокаров.
Твердотельное моделирование: фундамент инженерии
Когда речь заходит о реальном производстве, в игру вступает твердотельное моделирование (Solid Modeling). В отличие от поверхностей, которые представляют собой «тонкую кожуру», твердое тело имеет объем и массу. Это полноценный цифровой двойник детали.
Здесь объект создается путем объединения или вычитания простых геометрических примитивов. Например, чтобы сделать отверстие в металлической плите, вы берете «куб» (плиту) и «вычитаете» из него «цилиндр» (сверло). Этот метод позволяет автоматически рассчитывать объем, центр тяжести и инерцию детали, что критически важно для проектирования двигателей или трансмиссий.
| Критерий | Полигональное | NURBS-поверхности | Твердотельное (Solid) |
|---|---|---|---|
| Точность | Низкая (приблизительная) | Высокая (математическая) | Абсолютная (инженерная) |
| Основная цель | Визуал, игры, кино | Промышленный дизайн | Производство, ЧПУ, расчеты |
| Работа с объемом | Пустая оболочка | Поверхности/Слои | Заполненное тело |
| Пример софта | Blender, Maya | Rhino, Alias | SolidWorks, CATIA, Creo |

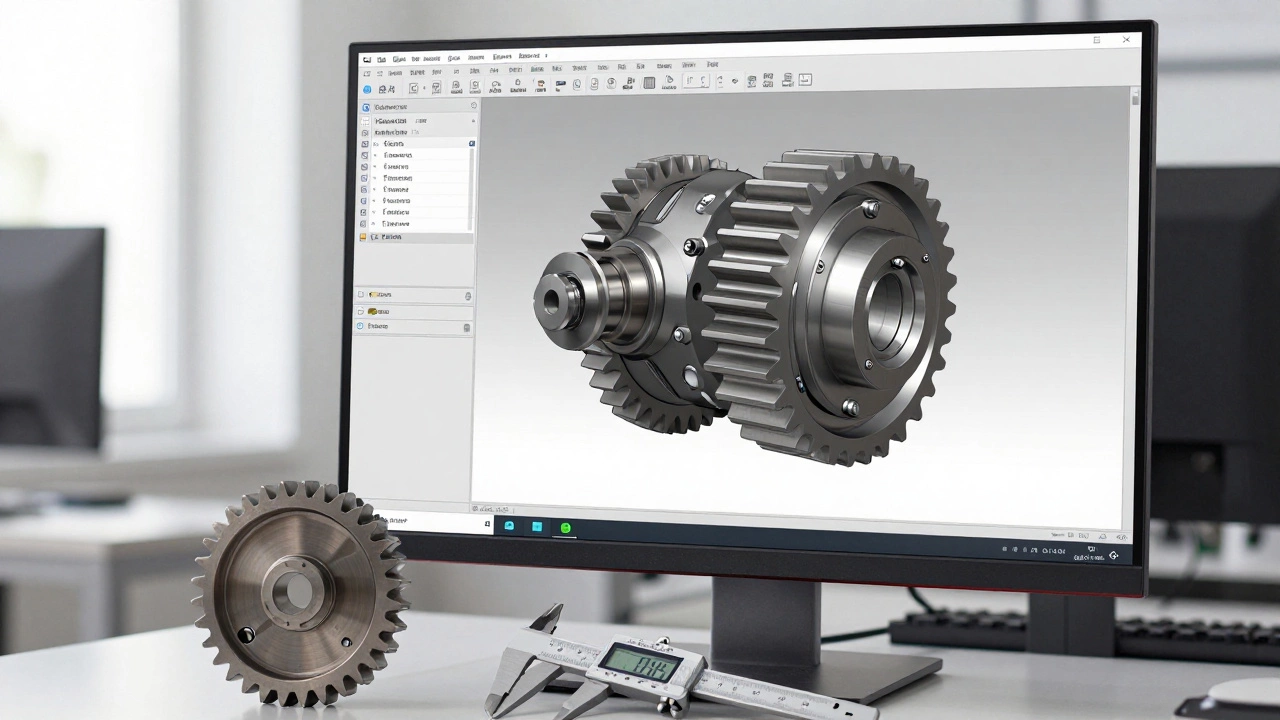

Параметрическое моделирование: почему это стандарт индустрии
Почти всё современное машиностроение базируется на параметрическом моделировании. Это не отдельный «вид» в плане геометрии, а способ управления данными. Суть в том, что каждое действие записывается в «дерево построения» (историю операций).
Представьте, что вы спроектировали вал диаметром 20 мм с десятью отверстиями под болты. Вдруг заказчик говорит: «Нужен диаметр 25 мм». В обычном моделировании вам пришлось бы перерисовывать всё заново. В параметрике вы просто меняете число в таблице параметров с 20 на 25, и вся модель - включая отверстия, фаски и допуски - перестраивается автоматически.
Такой подход используют профессиональные CAD-системы (Computer-Aided Design). Это позволяет инженерам работать в команде: один меняет габариты корпуса, и у другого автоматически обновляется чертеж внутренней платы. Без параметрики современная сборка автомобиля из тысяч деталей была бы физически невозможна из-за бесконечных правок.
Свободное моделирование (Скульптинг): мост между искусством и техникой
Иногда детали в машиностроении имеют органические формы - например, эргономичные ручки инструментов или сложные элементы интерьера салона. Для этого используют цифровой скульптинг. Это похоже на работу с виртуальной глиной: вы «вытягиваете», «заглаживаете» и «вдавливаете» поверхность мышкой или стилусом.
Хотя скульптинг изначально пришел из геймдева (ZBrush), его стали внедрять в инженерный софт. Теперь дизайнер может быстро «набросать» форму, которая будет удобна для человеческой руки, а затем инженер конвертирует этот «слепок» в NURBS или твердое тело для дальнейшей технической проработки.
Как выбрать подходящий вид моделирования?
Чтобы не потратить недели на переделку проекта, следуйте простому правилу: определите конечную цель детали. Если ваша цель - красивый рендер для сайта, выбирайте полигоны. Если вам нужна идеальная обтекаемая форма для обдува воздухом - используйте NURBS. Если же деталь должна пойти на станок с ЧПУ, быть вписана в сборку и пройти проверку на прочность - только твердотельное параметрическое моделирование.
Часто в больших компаниях используют гибридный подход. Дизайнер в Rhino создает концепт-поверхность, затем передает её инженеру в SolidWorks, который «наращивает» на эту поверхность техническую толщину, добавляет ребра жесткости и отверстия под крепеж. Такой конвейер позволяет совместить эстетику и технологичность.
Можно ли превратить полигональную модель в твердотельную?
Технически - да, но это очень трудоемкий процесс. Программы могут попытаться «зашить» дыры в сетке и превратить её в массив, но такая модель всё равно останется аппроксимацией. Для точного производства её придется перерисовывать с нуля в CAD-системе, используя полигональную модель лишь как визуальный ориентир.
В чем главное отличие NURBS от полигонов?
Полигоны состоят из плоских граней (треугольников или четырехугольников), поэтому любая кривая в них - это набор мелких отрезков. NURBS используют математические формулы (сплайны), которые описывают кривую идеально гладко независимо от масштаба. Это как разница между рисунком из пикселей и векторной графикой.
Какая CAD-система лучше для начинающего инженера?
Для старта отлично подходят Fusion 360 или SolidWorks. Они объединяют в себе и твердотельное, и поверхностное моделирование, а также имеют интуитивно понятное дерево параметрических операций. Fusion 360 особенно хорош тем, что позволяет легко переключаться между режимами «скульптинга» и точного проектирования.
Что такое «дерево построения» в параметрике?
Это список всех действий, которые вы совершили при создании модели: «Создать эскиз» $ ightarrow$ «Выдавить» $ ightarrow$ «Скруглить углы». Вы можете вернуться к любому шагу в прошлом, изменить размер или удалить операцию, и программа автоматически пересчитает всю модель с учетом этого изменения.
Почему полигональные модели не подходят для 3D-печати технических деталей?
На самом деле, 3D-принтеры работают с форматами вроде STL, которые являются полигональными. Однако проблема в создании: если вы спроектировали деталь в полигонах, вам будет крайне сложно соблюсти допуски в 0.01 мм. В твердотельном моделировании вы задаете точный размер, а программа сама конвертирует его в полигоны (триангуляцию) в момент экспорта, сохраняя максимальную точность.
Что делать дальше?
Если вы только начинаете осваивать 3D, не пытайтесь выучить всё сразу. Определитесь с вашей ролью. Если вы хотите создавать концепты и визуализации - идите в Blender. Если ваша цель - реальные железные детали, которые будут работать в механизмах, начинайте с изучения основ параметрики в любой современной CAD-системе.
Попробуйте взять любой простой предмет со стола (например, кружку или флешку) и подумать: как бы я создал эту вещь? С помощью вычитания простых тел (твердотельное), с помощью плавных линий (NURBS) или просто «лепя» форму (полигоны). Этот простой анализ поможет вам развить инженерное мышление гораздо быстрее, чем простое чтение мануалов.
