Вы когда-нибудь задумывались, почему одна деталь открывается за секунду, а другая заставляет компьютер зависать на полминуты? Или почему инженер может легко изменить размер болта, а дизайнер автомобиля тратит часы на «вылизывание» формы кузова? Ответ кроется не в мощности видеокарты, а в том, какие три вида трехмерного моделирования лежат в основе этих файлов. В машиностроении мы редко работаем с абстрактной геометрией. Каждая модель - это инструмент, и у каждого инструмента свое назначение. Понимание различий между твердотельным, поверхностным и полигональным моделированием спасает от ошибок на этапе производства и экономит сотни часов работы конструкторов.
Многие новички считают, что 3D-модель - это просто картинка, которая крутится вокруг оси. На деле это сложная математическая структура. Если вы неправильно выберете тип моделирования для задачи, вы получите либо файл, который невозможно обработать станком с ЧПУ, либо геометрию, которую нельзя использовать для расчета прочности. Давайте разберемся, как эти три подхода работают на практике, где они пересекаются и почему их часто комбинируют в одном проекте.
Твердотельное моделирование (Solid Modeling): Основа производства

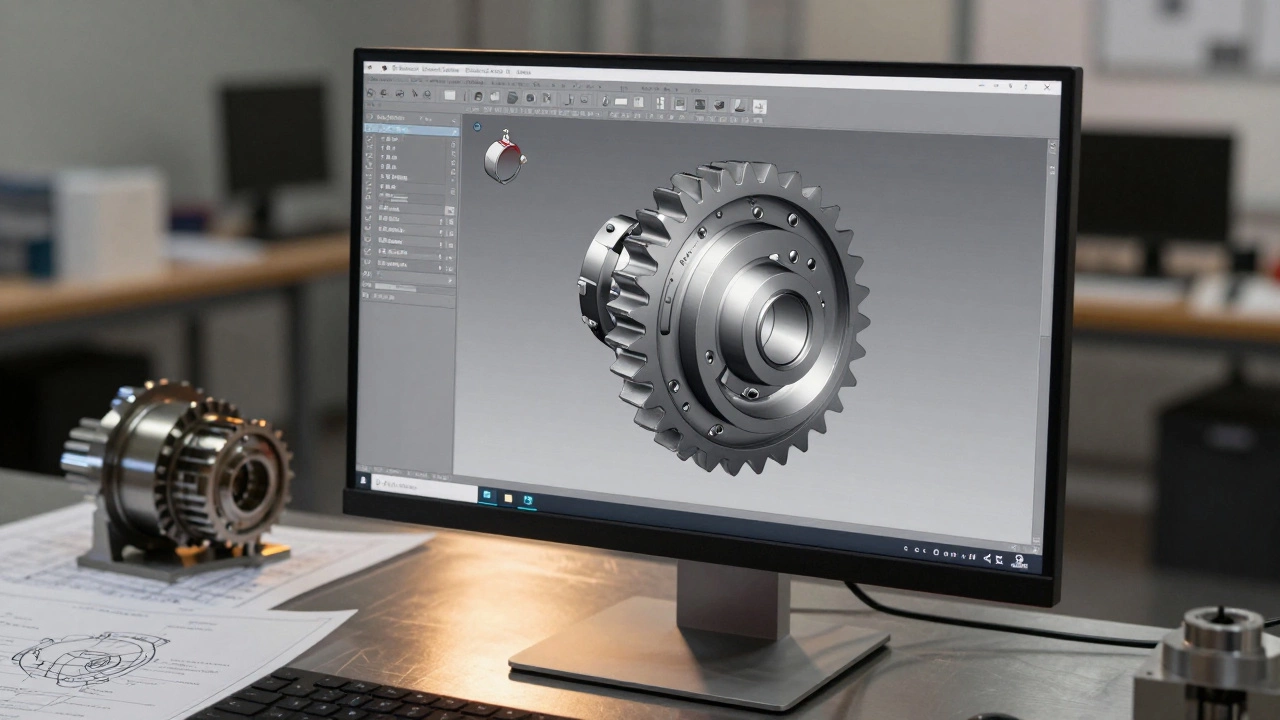

Это самый распространенный вид моделирования в инженерии. Когда вы открываете чертеж детали в системах вроде Siemens NX, SolidWorks или Inventor, перед вами почти всегда твердотельная модель. Суть метода проста: объект рассматривается как физически существующее тело, имеющее объем, массу и плотность. Компьютер знает, где находится «внутри», а где «снаружи». Это позволяет автоматически рассчитывать вес детали, центр тяжести и моменты инерции еще до того, как металл будет вырезан из заготовки.
Как это работает технически? Обычно используются два подхода:
- CSG (Constructive Solid Geometry): Вы создаете базовые примитивы (куб, цилиндр, шар) и комбинируете их через булевы операции (объединение, вычитание, пересечение). Например, чтобы сделать отверстие в пластине, вы вычитаете цилиндр из куба. Этот метод логичен и надежен, но ограничен формой примитивов.
- B-Rep (Boundary Representation): Модель описывается своими гранями, ребрами и вершинами. Это более гибкий подход, позволяющий создавать сложные органические формы и тонкостенные конструкции. Большинство современных CAD-систем используют гибридный подход, основанный на B-Rep.
Главное преимущество твердотельных моделей - параметричность. Вы задаете размеры формулами или связями. Хотите увеличить длину вала? Меняете одно число в дереве построения, и вся модель обновляется автоматически. Это критически важно для серийного производства, где одна деталь существует в десятках модификаций. Однако у этого метода есть предел: он плохо справляется с плавными, аэродинамическими поверхностями, где нет четких плоскостей и цилиндрических участков.
Поверхностное моделирование (Surface Modeling): Искусство формы

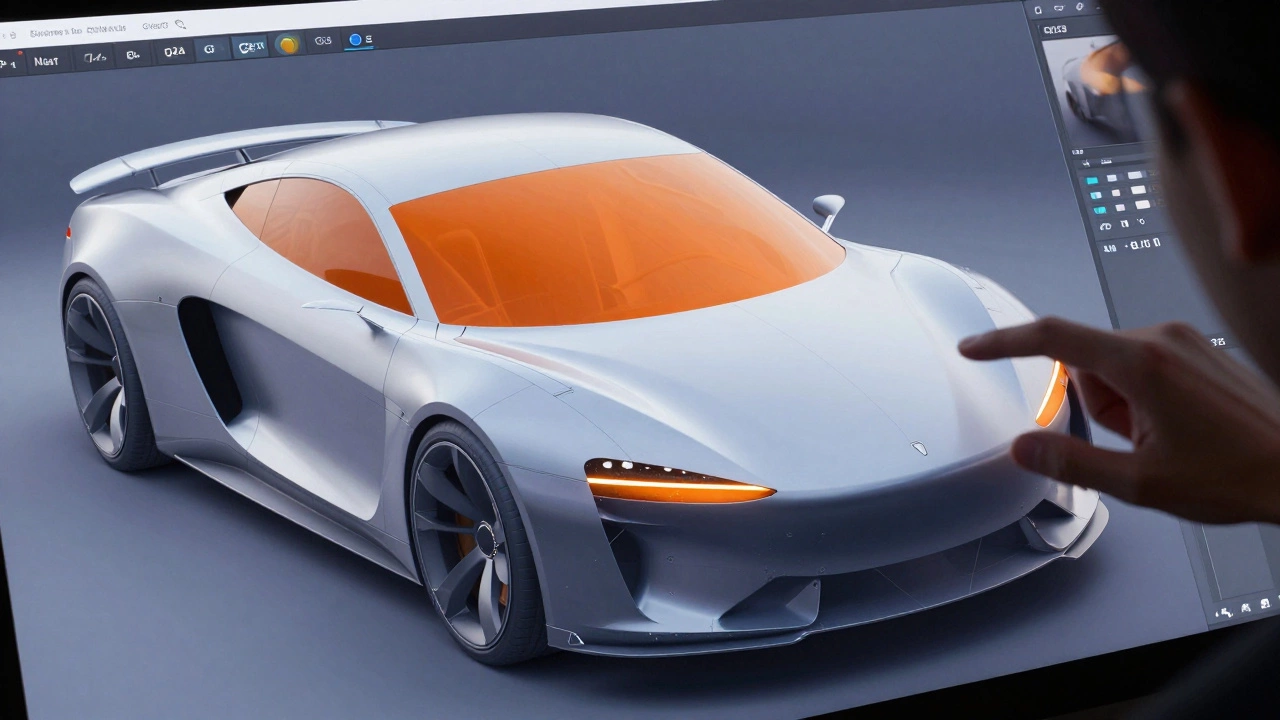

Представьте, что вам нужно спроектировать кузов спортивного автомобиля или корпус современного смартфона. Здесь твердотельное моделирование бессильно. Вы не можете создать плавную кривую линии крыши, просто вычитая один цилиндр из другого. Для таких задач используется поверхностное моделирование. В этом подходе объект представляется набором отдельных поверхностей (NURBS - Non-Uniform Rational B-Splines), которые склеены вместе без зазоров.
Ключевое отличие от твердотельного моделирования: поверхность не имеет толщины. Это математическая оболочка. Инженеры-конструкторы используют этот метод, когда важна эстетика, аэродинамика или эргономика. Поверхности позволяют контролировать класс непрерывности (G0, G1, G2, G3), то есть насколько плавно свет скользит по отражению на детали. Для автомобильного дизайна требуется как минимум G2-непрерывность, чтобы избежать визуальных дефектов при покраске.
Процесс работы сложнее. Дизайнер строит каркас из кривых, натягивает на них поверхности, проверяет качество сопряжений и только потом, если нужно, замыкает поверхность в твердое тело (thicken). Системы вроде Alias, Rhino или модуль Surfacing в CATIA специализируются именно на этом. Важно понимать: поверхностная модель сама по себе не подходит для расчетов прочности или изготовления на станке. Ее нужно конвертировать в твердотельную или использовать как основу для последующего твердотельного моделирования внутренних компонентов.
Интересный факт: многие сложные механизмы, такие как турбинные лопатки или имплантаты для медицины, проектируются именно так. Сначала создается идеальная форма поверхности, а затем уже добавляется толщина материала. Это дает полный контроль над каждой миллиметром геометрии, что невозможно при использовании стандартных инструментов выдавливания или вращения.
Полигональное моделирование (Mesh Modeling): Мир игр и сканирования
Третий вид - полигональные сетки (Mesh). Это тот формат, который вы видите в играх, фильмах и результатах 3D-сканирования. Модель состоит из тысяч или миллионов маленьких многоугольников (чаще всего треугольников), соединенных вершинами. В отличие от NURBS-поверхностей, полигоны не имеют математической гладкости. Они лишь имитируют ее большим количеством граней.
Почему же этот «грубый» метод используется в высокотехнологичных отраслях? Все дело в скорости обработки графики и совместимости. Видеокарты оптимизированы для рисования треугольников. Кроме того, 3D-сканеры выдают данные именно в виде облака точек или полигональной сетки. Если вы отсканировали старую деталь двигателя, чтобы воссоздать ее цифровую копию, вы получите mesh-модель.
В машиностроении полигональные модели играют вспомогательную, но важную роль:
- Рендеринг и маркетинг: Для создания фотореалистичных изображений продукта проще работать с сеткой, чем с тяжелыми NURBS-поверхностями.
- Обратная разработка: Сканирование существующих деталей для создания чертежей.
- Анимация движения: Проверка сборки сложных механизмов в динамике, где точность до микрона не так важна, как скорость симуляции.
Главный минус mesh-моделей для инженеров: они не параметричны. Нельзя просто «подвинуть» грань и получить новую корректную геометрию. Любое изменение требует ручного редактирования вершин или использования специальных алгоритмов ретопологии. Поэтому полигональную модель обычно конвертируют в твердотельную или поверхностную, прежде чем начинать серьезную инженерную работу.
Если вам интересно узнать больше о различных цифровых сервисах и каталогах, которые помогают находить нужные ресурсы в интернете, можно посмотреть примеры подобных платформ, например, kizdar net, хотя это и далеко от темы инженерии, принцип структурирования данных там схож с организацией библиотек 3D-моделей.

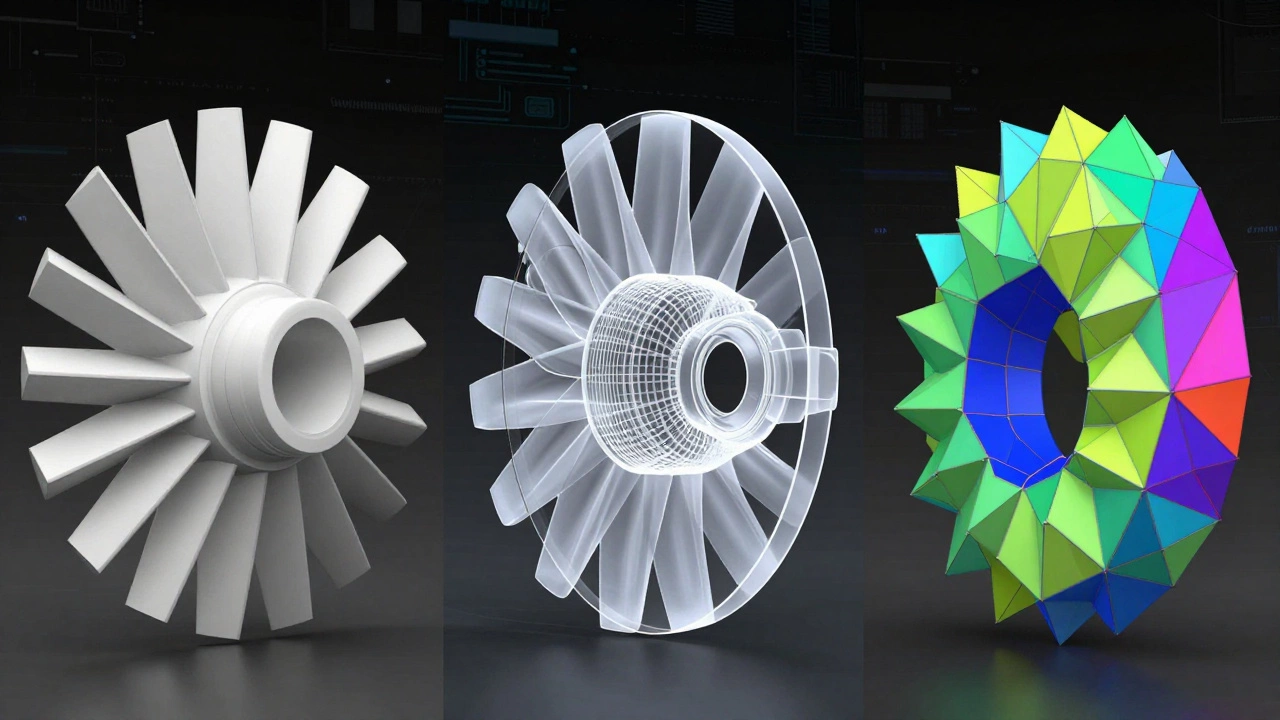

Сравнение видов моделирования: Что выбрать?
| Характеристика | Твердотельное (Solid) | Поверхностное (Surface) | Полигональное (Mesh) |
|---|---|---|---|
| Основная задача | Производство, расчеты, чертежи | Дизайн, аэродинамика, эргономика | Визуализация, сканирование, анимация |
| Математическая база | Булковы операции, B-Rep | NURBS кривые и поверхности | Треугольники/полигоны, вершины |
| Параметричность | Высокая (легко менять размеры) | Средняя (требует ручной правки) | Низкая (нет истории построения) |
| Вес файла | Умеренный | Зависит от сложности кривых | Может быть очень большим (миллионы полигонов) |
| Использование в ЧПУ | Прямое (стандарт) | Только после конвертации | Не рекомендуется напрямую |
Гибридные подходы: Реальность современной разработки
В реальных проектах редко используется только один вид моделирования. Современный продукт - это результат синергии всех трех методов. Рассмотрим пример разработки нового промышленного робота:
- Этап 1: Концепция. Дизайнеры создают внешнюю оболочку робота в системе поверхностного моделирования (например, Alias). Они прорабатывают плавные линии, эргономичные ручки и аэродинамические кожухи. Результат - красивая, но пустая внутри поверхность.
- Этап 2: Инженерия. Конструкторы импортируют эту поверхность в SolidWorks или NX. Внутри оболочки они строят твердотельные компоненты: моторы, редукторы, крепления. Твердотельные модели позволяют рассчитать нагрузку на сочленения и подобрать правильные материалы.
- Этап 3: Визуализация и презентация. Готовая сборка экспортируется в формате OBJ или FBX (полигональная сетка) для создания рекламного ролика. Полигоны позволяют быстро добавить текстуры, освещение и анимацию движения рук робота без нагрузки на рабочий процесс инженеров.
Такой workflow (поток работ) требует навыков работы с разными типами данных и понимания ограничений каждого формата. Ошибка на этапе перехода от поверхности к твердому телу (например, наличие самопересечений или зазоров) может привести к тому, что модель станет «невалидной» и система откажется строить чертежи.
Частые ошибки при выборе типа моделирования
Даже опытные специалисты иногда путают границы применимости методов. Вот три типичные ошибки:
- Попытка сделать сложную органическую форму твердотельными инструментами. Результат: модель состоит из сотен мелких тел, дерево построения огромно, любое изменение вызывает конфликт связей. Решение: начать с поверхностей.
- Использование полигональной сетки для чертежей. Результат: невозможность точно указать размер отверстия, так как нет математического центра круга. Решение: конвертировать mesh в solid с помощью инструментов обратного инжиниринга.
- Игнорирование класса непрерывности при поверхностном моделировании. Результат: на бумаге все выглядит гладко, но при лазерной резке или штамповке появляются дефекты из-за скачков кривизны. Решение: проверять карты Gaussian curvature на каждом этапе.
Понимание этих нюансов помогает быстрее решать проблемы и избегать переделок. Выбор правильного инструмента на старте проекта экономит время на финишной прямой.
Какой формат файла лучше использовать для обмена моделями между отделами?
Для передачи твердотельных и поверхностных моделей между различными CAD-системами стандартом является STEP (ISO 10303). Он сохраняет топологию и параметры. Для полигональных моделей и визуализации лучше подходят форматы OBJ, FBX или STL (последний чаще используется для 3D-печати, но теряет информацию о цвете и текстуре).
Можно ли конвертировать твердотельную модель в поверхностную и наоборот?
Да, большинство современных систем позволяют это делать. Из твердого тела можно извлечь поверхности (Extract Face). Поверхности можно замкнуть в твердое тело (Thicken/Stitch). Однако обратная конвертация из полигональной сетки (Mesh) в точное твердое тело (CAD) всегда сопровождается потерей точности и требует ручной доработки, так как математические основы этих форматов кардинально различаются.
Почему полигональные модели не подходят для точного производства?
Полигональная сетка аппроксимирует кривые линиями. Чем меньше полигоны, тем точнее форма, но тем больше файл. Станкам с ЧПУ нужны точные математические уравнения траектории инструмента (G-код), которые генерируются на основе твердотельной геометрии. Использование mesh приведет к погрешностям в размерах и шероховатости поверхности изделия.
Что такое NURBS и зачем они нужны в поверхностном моделировании?
NURBS (Non-Uniform Rational B-Splines) - это математический алгоритм, позволяющий точно описывать как простые формы (круги, сферы), так и сложные свободные кривые. В отличие от полигонов, NURBS-поверхность остается гладкой независимо от уровня приближения. Это делает их идеальными для проектирования деталей, требующих высокой точности и эстетики, таких как кузовные панели автомобилей или корпуса электроники.
Какой вид моделирования используется для 3D-печати?
Для 3D-печати чаще всего используется полигональный формат STL (Stereolithography). Слайсер программы преобразует твердотельную или поверхностную модель в набор треугольников, чтобы определить слои печати. Хотя исходная модель может быть твердотельной, финальный файл для принтера всегда является сеткой.
