Что нужно уметь для 3D моделирования в машиностроении: полный гайд

Вы когда-нибудь задумывались, почему одни детали работают годами без нареканий, а другие ломаются через неделю после запуска линии? Разница часто кроется не в металле, а в том, как эта деталь была спроектирована. В современном машиностроении отрасли промышленности, занимающейся созданием машин и оборудования эра чертежей от руки осталась далеко позади. Сегодня всё начинается с цифрового двойника. Если вы хотите войти в эту профессию или прокачать свои навыки, вам придется освоить не просто одну программу, а целый набор компетенций. Это путь от понимания физики до виртуозного владения софтом.

Фундамент: Инженерное мышление важнее кнопок

Многие новички совершают ошибку, думая, что знание горячих клавиш в SolidWorks популярная система автоматизированного проектирования (CAD) сделает из них инженера. Это не так. Программа - это лишь инструмент, молоток. А вот понимание того, *куда* бить и *почему*, приходит только с инженерным образованием и опытом.

Первое, что нужно уметь, - это читать и создавать техническую документацию. Даже в эпоху 3D-моделей чертежи остаются юридическим документом. Вы должны знать:

• ЕСКД (Единая система конструкторской документации): Стандарты оформления чертежей в РФ и странах СНГ. Без этого ваш проект не примут на производстве.
• Чертежные обозначения: Шероховатость поверхности, допуски размеров (H7, g6), геометрические допуски (круглость, плоскостность).
• Разрезы и сечения: Как правильно показать внутреннюю структуру сложной детали.

Если вы не понимаете, что означает знак «перпендикулярности» или почему нужен допуск IT7, никакая красивая 3D-модель вас не спасет. Деталь либо не соберется, либо будет стоить космоса из-за избыточной точности обработки.

Технологичность конструкции (ТК)

Это, пожалуй, самый важный навык, который отличает любителя от профи. Можно нарисовать любую форму в воздухе. Но сможет ли её изготовить станок? Или отлить в форме?

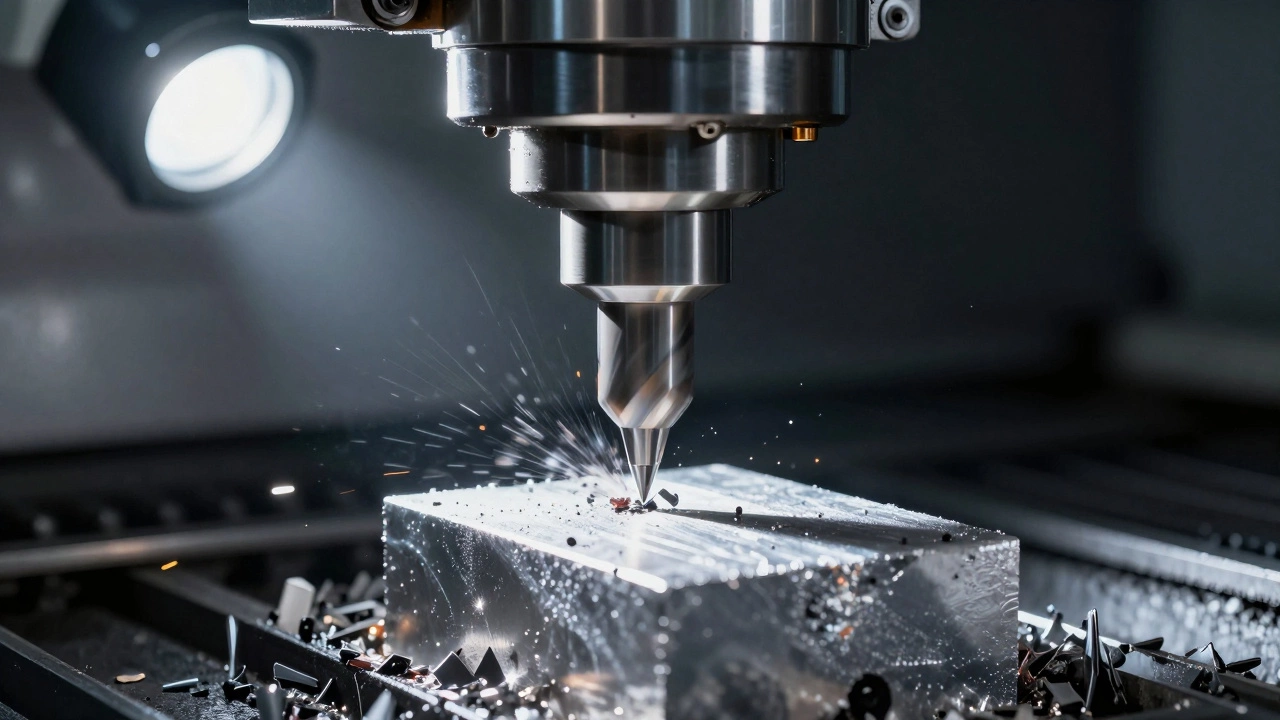

Для фрезеровки технологии механической обработки методом снятия стружки критически важно избегать внутренних острых углов. Фреза круглая, она не может вырезать идеальный прямой угол внутри кармана. Вам нужно предусматривать радиусы. Для литья процесса получения деталей путем заливки расплавленного материала в форму нужны уклоны (вытяжки) для демонтажа детали из пресс-формы.

Задавайте себе вопросы при моделировании:

• Как сюда подвести инструмент?
• Нужен ли здесь доступ для сверла?
• Почему я сделал стенку толщиной 1 мм, если стандартная минимальная толщина для литья поликарбоната - 2 мм?

Проектирование с учетом технологии изготовления (DFM - Design for Manufacturing) экономит сотни часов переделок и тысячи долларов на прототипах.

Владение CAD-системами

Здесь выбор зависит от рынка, на котором вы работаете. В России и СНГ доминируют несколько игроков. Вам не нужно знать все подряд, но глубокое знание одной из них обязательно.

Обратите внимание: умение работать в SolidWorks часто является базовым требованием в вакансиях частных компаний, тогда как Компас-3D чаще встречается в госструктурах. Изучите параметры моделей, уравнения, глобальные переменные. Параметрическое моделирование позволяет менять размер одной детали и автоматически обновлять всю сборку. Это магия, которая экономит время.

Работа со сборками и кинематикой

Отдельная деталь - это полдела. Сложность машиностроения заключается в том, что детали взаимодействуют друг с другом. Вы должны уметь создавать реалистичные сборки.

Ключевые навыки здесь:

• Связи (Mates): Правильное сопряжение деталей. Не перекрывайте связи! Чрезмерное ограничение свободы движения приводит к ошибкам расчета.
• Проверка на коллизии: Умение использовать инструменты интерференции, чтобы убедиться, что вал не пересекается с корпусом, а болт выходит из резьбового отверстия.
• Кинематические пары: Понимание того, как движутся звенья механизма. Шестерни должны крутиться синхронно, поршни двигаться линейно.

Хороший инженер всегда анимирует свою сборку перед отправкой в производство. Если механизм «клинит» в 3D-модели, он точно заклинит в реальности, где есть трение и погрешности.

Основы материаловедения и термической обработки

Вы рисуете деталь из «Сталь». Какая сталь? Ст3п? 45? 65Г? От выбора материала зависят прочность, вес, стоимость и способ обработки.

Вам нужно понимать разницу между:

• Конструкционными сталями: Для валов, шестерен, осей (например, 40Х, 45).
• Инструментальными сталями: Для штампов, пресс-форм (Х12МФ).
• Цветными металлами: Алюминий (легкость, теплопроводность), медь (электропроводность), латунь (антифрикционные свойства).

Также важно знать основы термообработки. Закалка повышает твердость, но снижает пластичность. Отжиг делает металл мягче и легче обрабатывать. Если вы назначите материал для подшипника без учета его твердости после закалки, узел быстро разрушится.

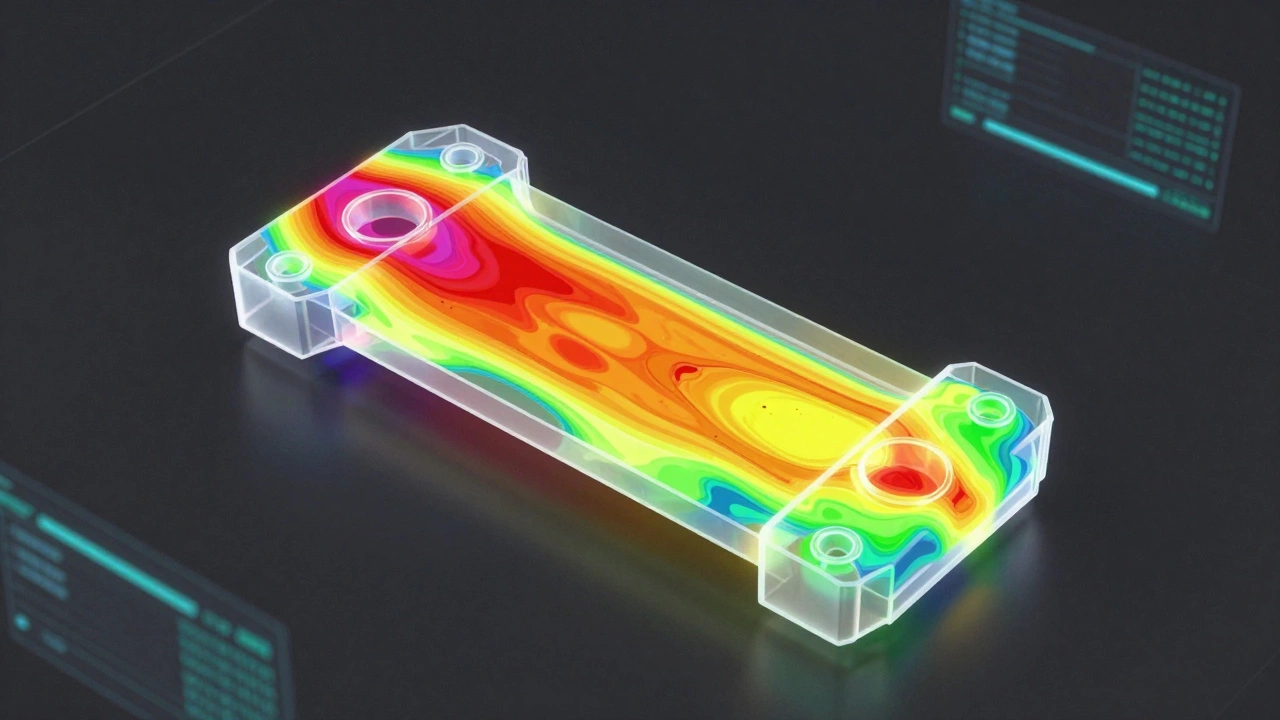

Базовое понимание CAE (Расчет прочности)

В современных условиях мало просто нарисовать. Нужно доказать, что деталь выдержит нагрузку. Хотя глубокое знание методов конечных элементов (МКЭ) требуется специалистам по расчетам, конструктор должен уметь проводить базовые проверки.

Научитесь использовать встроенные модули анализа (например, Simulation в SolidWorks или Аналитика в Компас-3D) для:

• Оценки напряжений (критерий Мизеса).
• Определения коэффициента запаса прочности.
• Поиска зон концентрации напряжений (где нужно добавить скругление).

Это не заменит полноценный расчет по ГОСТ, но поможет отсеять заведомо неудачные варианты еще на этапе эскиза.

Soft Skills: Коммуникация и внимательность

Инженер редко работает в вакууме. Вы будете общаться с технологами, которые скажут: «Так фрезу не подвести». С закупщиками, которые спросят: «Почему этот редкий сплав, если пойдет алюминий?». С заказчиками, которые захотят изменить форму «на лету».

Умение четко объяснять свои решения, слушать критику и находить компромиссы между идеальной конструкцией и бюджетом проекта - это то, что продвигает карьеру. Кроме того, абсолютная внимательность к деталям. Ошибка в одном десятичном знаке (мм вместо см) может привести к катастрофе.

План действий для старта

Если вы решили стать специалистом по 3D-моделированию в машиностроении, вот пошаговый план:

1. Изучите теорию: Сопромат, сопротивление материалов, материаловедение, технологические процессы обработки металлов резанием.
2. Выберите одну CAD-систему: Начните с SolidWorks или Компас-3D. Пройдите курсы, решайте задачи.
3. Практикуйтесь на реальных объектах: Разберите старый механизм (например, мясорубку или велосипедную передачу). Найдите размеры, нарисуйте каждую деталь, соберите в 3D.
4. Изучите ЕСКД: Научитесь оформлять чертежи по стандартам.
5. Портфолио: Соберите лучшие работы. Работодатели смотрят на портфолио, а не на дипломы о прохождении онлайн-курсов.

Путь в машиностроении долгий, но очень интересный. Каждый день вы создаете что-то новое, что потом превращается в реальный, осязаемый продукт. Главное - не бояться сложных задач и постоянно учиться.
