Что включает в себя моделирование в машиностроении: полный разбор процессов

Представьте себе заводской цех. Станки режут металл, сварочные дуги сверкают, а конвейеры гонят готовые детали. Но задумывались ли вы, что вся эта суета начинается не со станка, а с экрана компьютера? В современном машиностроении является отраслью промышленности, занимающейся проектированием и производством машин, оборудования и инструментов физический прототип - это уже роскошь или крайняя мера. Сегодня всё начинается с виртуального пространства.

Когда инженеры говорят о «моделировании», они редко имеют в виду просто красивую картинку. Это сложный, многоуровневый процесс, который определяет, будет ли машина работать, сломается ли она через год и сколько она будет стоить. Если вы только начинаете разбираться в теме или хотите понять глубину процесса для своего бизнеса, этот материал поможет вам увидеть за фасадом 3D-графики реальную инженерную работу.

Геометрическое ядро: от идеи к точной форме

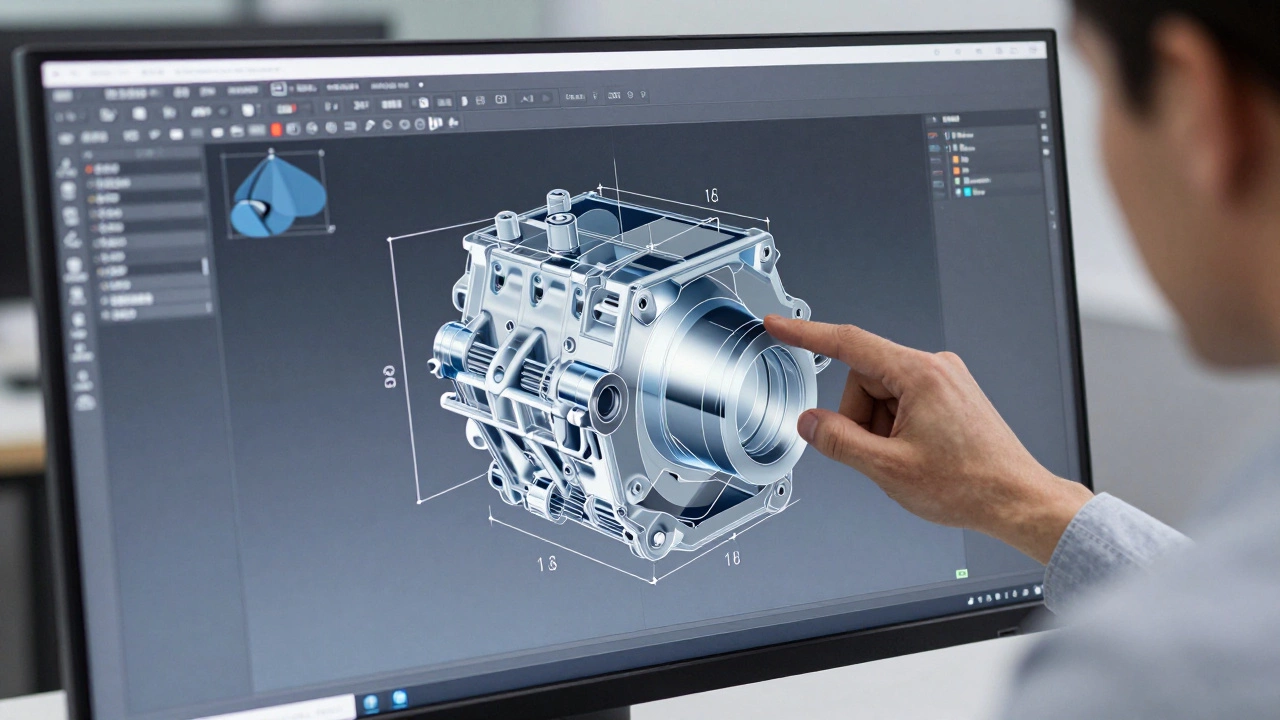

Первый и самый очевидный этап - создание геометрии. Именно здесь рождается форма детали. Раньше инженеры чертили на бумаге, используя кульман и карандаши. Ошибка в одном размере могла стоить месяцев работы. Сегодня мы используем параметрическое моделирование является методом создания 3D-моделей, основанным на задании параметров и связей между элементами.

В таких системах, как SolidWorks является популярная система автоматизированного проектирования (CAD) для создания 3D-моделей и чертежей, Autodesk Inventor является система CAD/CAM для механического проектирования и документирования или Siemens NX является комплексная платформа PLM для высокотехнологичного производства и проектирования, модель строится не из полигонов, как в играх, а из математически точных поверхностей и тел. Вы задаете размер отверстия - 10 мм. Потом меняете его на 12 мм, и все связанные с ним элементы (например, крепление рядом) автоматически перестраиваются. Это экономит часы ручной правки.

Но геометрия - это лишь оболочка. Она отвечает на вопрос «Как это выглядит?». Однако для инженера гораздо важнее вопрос «Как это работает?».

Физика внутри: CAE и инженерный анализ

Здесь на сцену выходит CAE (Computer-Aided Engineering) является использование компьютерных программ для анализа и оптимизации инженерных конструкций. После того как геометрия готова, модель отправляется на «испытания» в виртуальной среде. Это не магия, а решение сложных дифференциальных уравнений методом конечных элементов (FEA).

Инженер накладывает на модель нагрузки: силу, температуру, давление, вибрацию. Программа разбивает деталь на тысячи мелких ячеек (сетка) и рассчитывает поведение каждой из них. Что мы проверяем?

• Прочностной анализ: Не треснет ли корпус редуктора под нагрузкой? Где возникнут критические напряжения?
• Тепловой анализ: Перегреется ли электроника внутри корпуса? Достаточно ли радиаторов?
• Кинематика и динамика: Будут ли шатуны двигателя сталкиваться друг с другом при высоких оборотах? Как распределяются инерционные силы?

Без этого этапа выпуск новой модели автомобиля или промышленного робота был бы игрой в рулетку. Мы можем найти слабые места еще до того, как будет заказана первая тонна стали.

Сборка и проверка на коллизии

Машина - это не одна деталь, а сборка из сотен или тысяч компонентов. Даже если каждая деталь спроектирована идеально, они могут не собираться вместе. Вот тут начинается этап сборки (Assembly Modeling).

Инженер соединяет детали виртуально, задавая связи: «эта ось вращается в этом подшипнике», «этот болт фиксирует две пластины». Система проверяет модель на коллизии - пересечения объемов, которых быть не должно. Например, чтобы вал не уперся в стенку корпуса при повороте.

Также на этом этапе проверяется технологичность сборки. Можно ли вообще закрутить этот винт, если вокруг него нет места для отвертки? Нужно ли разбирать половину механизма, чтобы заменить одну маленькую прокладку? Хорошее моделирование предсказывает эти проблемы заранее.

Подготовка к производству: CAM и ЧПУ

Модель должна превратиться в физический объект. Для этого используется CAM (Computer-Aided Manufacturing) является процесс использования программного обеспечения для управления станками с числовым программным управлением (ЧПУ). На основе 3D-модели генерируется управляющая программа для станков.

Программа рассчитывает траекторию движения фрезы или резца. Она учитывает:

1. Скорость подачи инструмента.
2. Режимы резания (глубина, ширина).
3. Остаточное время обработки.

Это прямой мост между цифровой моделью и реальным металлом. Ошибка в CAM-программе может привести к поломке дорогого инструмента или браку всей заготовки. Поэтому симуляция обработки тоже является частью моделирования - мы видим, как инструмент будет двигаться, прежде чем включить станок.

Цифровые двойники и жизненный цикл изделия

Современное моделирование не заканчивается выпуском чертежа. Оно переходит в стадию цифрового двойника является виртуальной копией физического объекта, которая обновляется данными в реальном времени. Это концепция, где модель продолжает жить вместе с изделием.

Датчики на реальном станке передают данные обратно в модель: температура, вибрация, износ. Инженеры сравнивают ожидаемое поведение (из первоначальной модели) с реальным. Это позволяет прогнозировать отказы и планировать техобслуживание. Так моделирование становится инструментом не только проектирования, но и эксплуатации.

Почему нельзя сделать «просто модель»?

Часто заказчики или менеджеры спрашивают: «Почему так долго делается модель?» Ответ прост: потому что это не рисунок. Это база данных. В ней заложены материалы, допуски, шероховатости поверхности, требования к термообработке. Каждая линия имеет смысл. Если вы измените один параметр, он должен корректно обновить всю цепочку зависимостей. Это требует времени, экспертизы и внимания к деталям. Быстрое моделирование без учета физики и технологии приводит к дорогим ошибкам на производстве.
