Что входит в систему автоматизации на заводе: полный разбор компонентов

Вы когда-нибудь задумывались, как заводская линия перестает быть просто грудой металла и начинает «думать»? Машина сама останавливается при перегреве, робот точно позиционирует деталь, а оператор видит все процессы на экране в реальном времени. За этим стоит не магия, а система автоматизации. Но что именно скрывается под этим термином? Это не одна большая коробка с кнопками. Это сложный организм, состоящий из множества взаимосвязанных элементов.

Многие думают, что автоматизация - это просто установка робота вместо человека. На самом деле, без правильной архитектуры управления робот будет просто дорогой статуей. Чтобы понять, как работает современное производство, нужно разобрать эту систему по слоям. Мы пойдем от физического уровня, где происходят реальные действия, до верхнего уровня, где принимаются бизнес-решения.

Физический уровень: органы чувств и мышцы завода

Любая система автоматизации начинается там, где встречается с физическим миром. Если представить завод как живое существо, то этот уровень - его нервные окончания и мышцы. Без него управление невозможно, потому что системе нечего контролировать.

Собранные данные должны превратиться в действие. Здесь вступают в игру исполнительные механизмы:

• Электроприводы - двигатели, которые вращают валы, крутят вентиляторы или двигают конвейерные ленты.
• Гидро- и пневмоцилиндры - устройства, использующие давление жидкости или воздуха для создания линейного движения (например, захват детали).
• Клапаны и заслонки - регулируют поток жидкостей, газов или сыпучих материалов в трубопроводах.

Без точной работы этих компонентов даже самый умный алгоритм бесполезен. Если датчик показывает неверную температуру, контроллер примет неправильное решение.

Уровень управления: мозг процесса (ПЛК и контроллеры)

Сигналы от датчиков приходят сюда. Это сердце любой АСУ ТП (автоматизированной системы управления технологическими процессами). Главный элемент этого уровня - программируемый логический контроллер (ПЛК).

ПЛК - это специализированный компьютер, созданный для работы в жестких промышленных условиях. В отличие от офисного ПК, он не боится вибраций, пыли, перепадов температур и электромагнитных помех. Его задача - непрерывно считывать состояние входных сигналов (от датчиков), обрабатывать их согласно заложенной программе и выдавать команды на выходные модули (исполнительным механизмам).

Программа внутри ПЛК часто пишется на языках стандарта МЭК 61131-3, таких как Ladder Diagram (лестничная диаграмма) или Structured Text. Инженеры настраивают логику так: «Если температура выше 100 градусов И вентилятор не включен, ТО включить аварийную остановку». Эта реакция происходит за миллисекунды, что критически важно для безопасности и качества продукции.

Визуализация и мониторинг: SCADA-системы

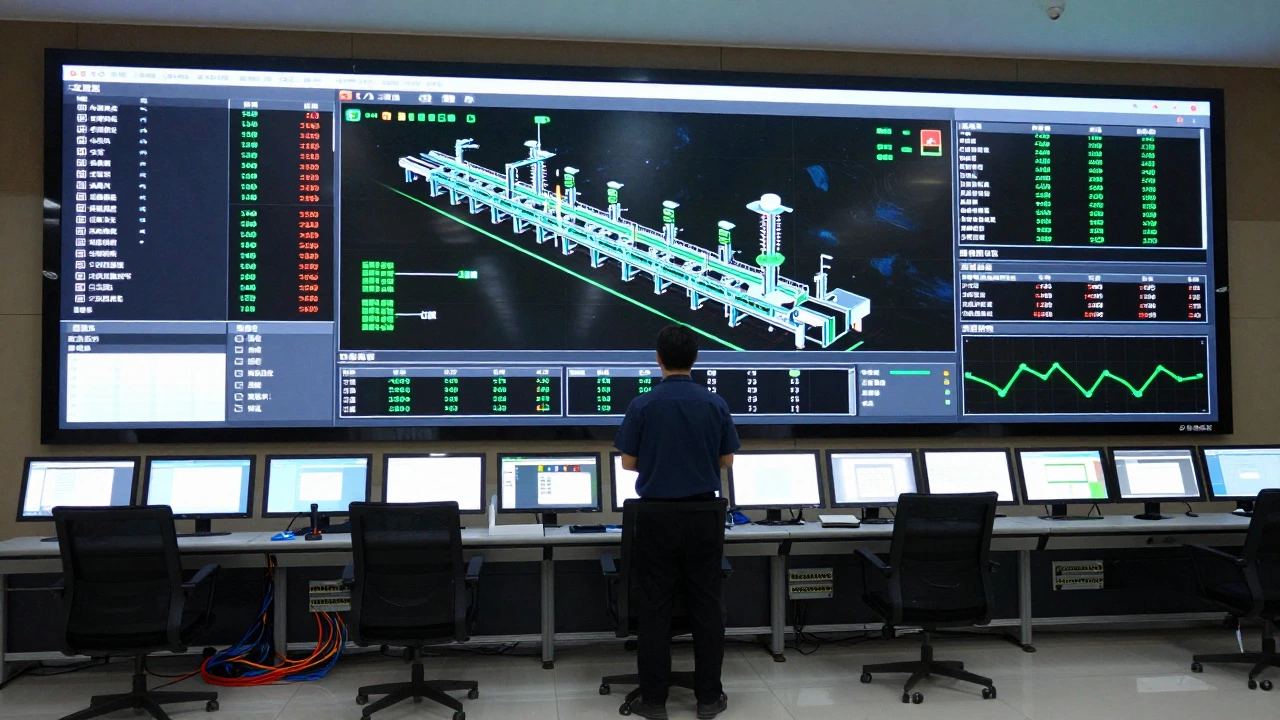

Контроллер делает свою работу тихо и незаметно. Но человеку нужно видеть, что происходит. Для этого используется SCADA (Supervisory Control And Data Acquisition). Это программное обеспечение, которое отображает технологический процесс в виде удобных схем и графиков на мониторах оператора.

SCADA-система выполняет несколько ключевых функций:

1. Визуализация: Отображение цифровых двойников оборудования. Вы видите виртуальный насос и знаете, работает ли он, по цвету и анимации.
2. Оперативное управление: Возможность вручную переключить режимы работы или остановить линию в экстренном случае.
3. Архивирование данных: Запись истории всех событий. Если через месяц выяснится брак партии, можно посмотреть, какая была температура в печи в тот момент.
4. Оповещения: Генерация тревожных сообщений при выходе параметров за допустимые пределы.

Без SCADA оператору пришлось бы бегать по цеху с блокнотом, чтобы снять показания со всех приборов. Система экономит время и снижает риск человеческой ошибки.

Сетевая инфраструктура: нервная связь

Все эти компоненты должны общаться друг с другом. Датчик должен передать данные в ПЛК, ПЛК - в SCADA, а SCADA - в сервер предприятия. Для этого используется промышленная сеть связи.

Обычный домашний Wi-Fi здесь не подойдет. В цехе слишком много помех от мощных двигателей. Поэтому применяются защищенные кабели (витая пара в металлической оболочке, оптоволокно) и специальные протоколы обмена данными.

Выбор правильного протокола определяет скорость реакции всей системы. Задержка в передаче команды может привести к браку или поломке оборудования.

Верхний уровень: MES и ERP интеграция

Современная автоматизация не ограничивается стенами цеха. Данные стекаются на уровень производственного планирования. Здесь работают MES (Manufacturing Execution System) и ERP (Enterprise Resource Planning) системы.

MES связывает техническую часть с бизнес-задачами. Она знает, какой заказ сейчас выполняется, сколько сырья затрачено и какое время простоя было у станков. ERP же управляет закупками, финансами и складом. Когда система автоматизации передает в ERP данные о расходе материалов, система автоматически формирует заявку на покупку новых запасов. Это создает замкнутый цикл эффективности.

Кибербезопасность: защита от угроз

Раньше промышленные сети были изолированы от интернета. Сегодня это редкость. Подключение к облакам и удаленный доступ создают риски. В систему автоматизации обязательно входят элементы кибербезопасности:

• Промышленные фаерволы: Фильтруют трафик, пропуская только разрешенные команды.
• Системы обнаружения вторжений (IDS): Анализируют сетевой трафик на наличие аномалий.
• Учетные записи и права доступа: Ограничивают возможность изменения настроек контроллеров посторонними лицами.

Хакерская атака на завод может привести не только к утечке данных, но и к физической поломке оборудования или угрозе жизни людей. Поэтому безопасность стала неотъемлемой частью проектирования систем автоматизации.
