Представьте себе современный завод. Конвейеры движутся сами, роботы точечно наносят краску, а оператор в теплом помещении следит за графиками на мониторе. Никакой магии - только правильно настроенная автоматизированная система. Но что именно заставляет эту машину работать как единый организм? Почему иногда один сломанный датчик останавливает весь цех?
Многие инженеры и руководители думают, что автоматизация - это просто «купить контроллер» или «установить софт». На деле это сложный симбиоз пяти ключевых элементов. Если хотя бы один из них работает с ошибкой, эффективность всей линии падает. Давайте разберем эти пять компонентов по косточкам, чтобы вы понимали, где искать проблему и куда инвестировать ресурсы.

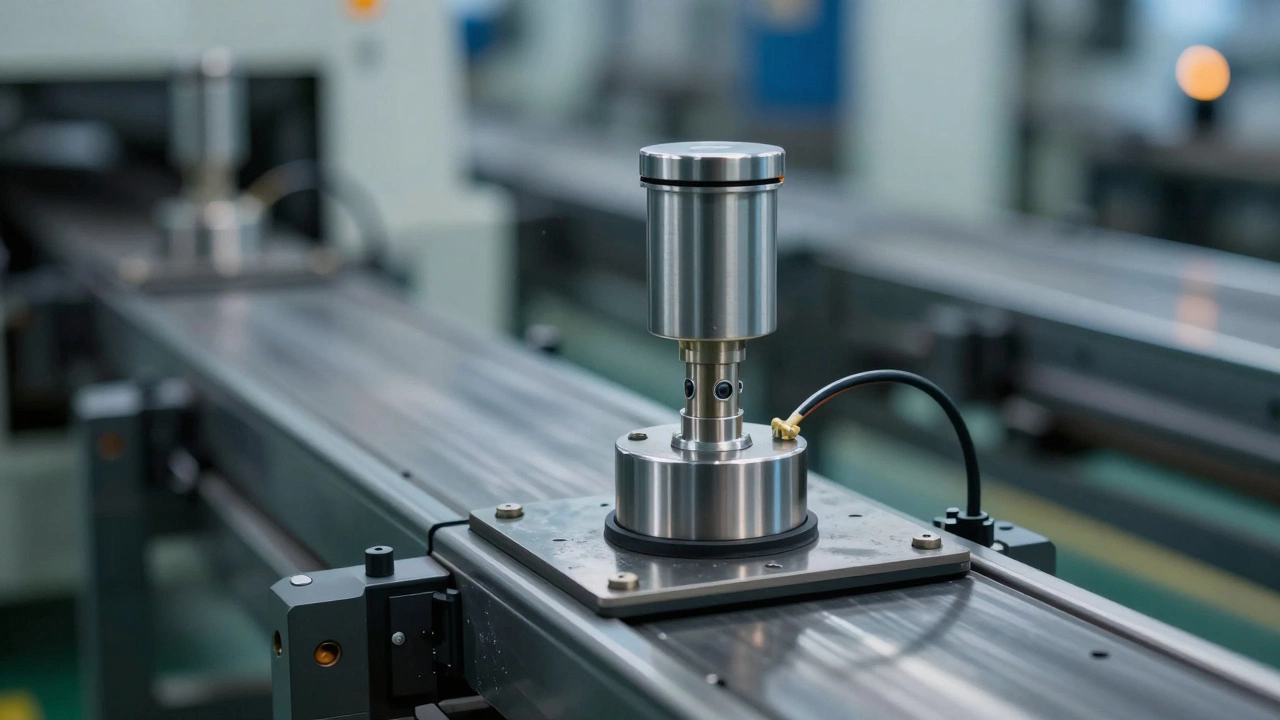

1. Датчики: Нервные окончания системы
Без датчиков автоматизированная система слепа. Она не знает, горячо или холодно, быстро или медленно крутится вал, есть ли деталь на конвейере. В промышленном контексте мы говорим о двух типах данных: аналоговых (температура, давление, уровень жидкости) и дискретных (есть сигнал / нет сигнала, дверь открыта / закрыта).
Здесь кроется первая ловушка. Дешевый датчик может давать «шум» - ложные показания из-за вибрации станка или электромагнитных помех от соседнего привода. Например, если датчик температуры плавления металла показывает скачки на 5 градусов каждую минуту, контроллер будет постоянно корректировать нагрев, изнашивая оборудование быстрее. Хороший датчик должен быть устойчивым к среде: маслу, пыли, экстремальным температурам.
- Типичные примеры: индуктивные датчики положения, термопары, расходомеры, энкодеры скорости вращения.
- Главный риск: дрейф показаний со временем без калибровки.
2. Исполнительные механизмы: Мышцы производства
Если датчики воспринимают мир, то исполнительные механизмы действуют на него. Это «мышцы» вашей системы. Получив команду от мозга (контроллера), они физически меняют состояние процесса.
Представьте упаковочную линию. Датчик видит коробку, контроллер решает, что нужно закрыть крышку, а пневмоцилиндр толкает рычаг вниз. Если цилиндр подтормаживает из-за износа уплотнений, коробка закрывается неплотно. Система считает задачу выполненной (сигнал «да» получен), но качество продукта страдает.
В современных системах все чаще используют частотные преобразователи (ЧП). Они позволяют точно регулировать скорость электродвигателя, экономя до 30% электроэнергии на вентиляторах и насосах по сравнению с пускателями старого образца.
3. Контроллеры (PLC): Мозг операции
Сердце любой автоматизированной системы - программируемый логический контроллер (ПЛК). Именно здесь принимаются решения на основе данных от датчиков.
Почему не взять обычный сервер? Потому что ПЛК создан для надежности. Он работает при температуре от -40 до +70°C, не боится вибраций и скачков напряжения. Его главная задача - детерминированность. Если программа говорит «включи двигатель через 10 миллисекунд», он включится ровно через 10 миллисекунд, а не «как получится».
Логика внутри ПЛК часто пишется на языках стандарта IEC 61131-3: лестничные диаграммы (Ladder Logic), функциональные блоки или текст Structured Text. Для простого включения/выключения достаточно логики «если-то». Для сложных процессов, например, поддержания давления в реакторе, используются ПИД-регуляторы (пропорционально-интегрально-дифференциальные), которые постоянно балансируют между текущим значением и целевым.
4. Человеко-машинный интерфейс (HMI) и SCADA: Окно в систему
Инженер не может сидеть рядом с контроллером и читать его регистры. Ему нужен визуальный доступ. Здесь на сцену выходят HMI-панели (сенсорные экраны у станка) и SCADA-системы (Supervisory Control And Data Acquisition) - диспетчерские программы на уровне всего завода.
HMI позволяет оператору нажать кнопку «Стоп» или увидеть ошибку на конкретном двигателе. SCADA же собирает данные со всех цехов, строит тренды за месяц и формирует отчеты для руководства. Без этого уровня автоматизация превращается в «черный ящик»: система работает, но никто не знает, насколько эффективно.
Важный нюанс 2026 года: современные SCADA все чаще интегрируются с облачными платформами IIoT (Industrial Internet of Things). Это позволяет анализировать Big Data с заводов в разных регионах одновременно, находя скрытые закономерности в износе оборудования.
5. Связь и сеть: Кровеносная система
Все вышеперечисленное бесполезно, если компоненты не могут общаться друг с другом. Промышленные сети передают данные от датчиков к контроллеру, от контроллера к HMI и в центральный офис.
Обычный домашний Wi-Fi не подойдет для завода. Там нужны защищенные кабели, отказоустойчивость (кольцевые топологии) и низкая задержка. Протокол Modbus - классика, простая и надежная, но медленная. Profinet или EtherCAT позволяют синхронизировать движения десятков роботов с точностью до микросекунды.
Сейчас критически важно разделять IT-сеть (офис, почта) и OT-сеть (операционные технологии, станки). Хакерская атака на офисную почту не остановит производство, но вирус в сети контроллеров может вывести из строя турбины электростанции. Поэтому сегментация сетей и фаерволы - неотъемлемая часть современной архитектуры.
Как компоненты работают вместе: Пример
Чтобы понять связь, возьмем простой пример: линия розлива воды.
- Датчик уровня в бачке показывает, что вода закончилась.
- Сигнал летит по сети (например, Profibus) в ПЛК.
- ПЛК проверяет логику: «Бачок пуст? Да. Запускать насос?»
- ПЛК отправляет команду на частотный преобразователь (исполнительный механизм).
- Насос начинает качать воду.
- Оператор видит зеленый индикатор «Работа насоса» на HMI-панели.
Если сеть прервется, ПЛК не получит подтверждение от датчика и может либо остановить линию (безопасный режим), либо продолжить работу по последним данным (риск перелива). Надежность каждого звена определяет общую стабильность.
Таблица сравнения ключевых характеристик
| Компонент | Основная функция | Примеры технологий | Риск отказа |
|---|---|---|---|
| Датчики | Сбор первичных данных | Термопары, энкодеры, фотоэлементы | Неверные измерения, шум |
| Исполнительные механизмы | Физическое воздействие | Электродвигатели, клапаны, роботы | Износ, потеря мощности |
| Контроллеры (ПЛК) | Обработка логики | Siemens S7, Allen-Bradley, Schneider | Ошибка программы, перегрев |
| HMI/SCADA | Визуализация и управление | WinCC, Ignition, Wonderware | Потеря видимости процесса |
| Сеть связи | Передача данных | Ethernet, Profinet, Modbus TCP | Разрыв соединения, задержки |
Частые ошибки при внедрении
Даже зная теорию, многие компании наступают на одни и те же грабли.
- Перегрузка контроллера: Попытка обрабатывать видео с камер или тяжелую аналитику прямо в ПЛК. Это его не предназначение. Вынесите аналитику на сервер SCADA или облако.
- Игнорирование резервирования: Один главный контроллер - это точка отказа. Для критических процессов (газ, нефть, химия) всегда используйте резервный ПЛК, который переберет управление за миллисекунды.
- Отсутствие документации: Программный код ПЛК должен комментироваться. Через год инженер, написавший программу, уйдет, а новый будет гадать, зачем нужна переменная «Tag_04_X».
- Кибербезопасность вторична: Подключение SCADA к интернету без защиты - прямой путь к саботажу. Используйте VPN и строгие правила доступа.
Тренды 2026 года
Автоматизация не стоит на месте. Сейчас мы наблюдаем переход от жесткой автоматизации к гибкой. Модульные ПЛК, возможность обновлять прошивку «по воздуху» (OTA) и интеграция с цифровыми двойниками (Digital Twins) позволяют тестировать изменения в логике работы на виртуальной копии завода перед тем, как применять их на реальном оборудовании. Это снижает время простоев и риски ошибок.
Можно ли использовать обычный компьютер вместо ПЛК?
Теоретически да, особенно с развитием промышленных ПК (IPC). Однако обычные компьютеры менее устойчивы к вибрациям, пыли и температурным перепадам. Кроме того, операционные системы общего назначения (Windows/Linux) не гарантируют выполнение команд строго в заданное время (детерминированность), что критично для безопасности движения механизмов.
Что важнее: надежность датчиков или мощь контроллера?
Надежность датчиков. Принцип «мусор на входе - мусор на выходе» работает железно. Самый мощный ПЛК мира не сможет принять правильное решение, если датчик температуры показывает неверные данные из-за окисления контактов.
Нужна ли мне SCADA-система для небольшого цеха?
Для очень простых линий (1-2 станка) достаточно HMI-панели. Но если вам нужно хранить историю production-данных, делать отчеты по сбоям или управлять несколькими линиями централизованно, SCADA становится необходимостью уже через полгода работы.
Какой протокол связи выбрать для нового проекта?
Стандартом де-факто сейчас является Ethernet-based протоколы, такие как Profinet или EtherNet/IP. Они быстры, совместимы с обычными сетевыми свитчами и легко масштабируются. Modbus остается актуальным только для подключения старых устройств или простых задач мониторинга.
Как обеспечить безопасность автоматизированной системы?
Во-первых, физически изолируйте сеть управления от корпоративного интернета. Во-вторых, регулярно обновляйте ПО контроллеров и SCADA. В-третьих, настройте аудит действий операторов: кто и когда менял параметры. Используйте принцип наименьших привилегий для доступа к настройкам.
